# Unidad 5: Elaboración de diagramas de clases

* [Diapositivas](http://jamj2000.github.io/entornosdesarrollo/5/diapositivas)
* [Actividades](https://github.com/jamj2000/DAW1-ED-Apuntes/blob/master/5.actividades.md)

## Introducción

En esta Unidad aprenderemos a:

* Identificar las herramientas para la elaboración de diagramas de clases.
* Interpretar el significado de diagramas de clases.
* Generar código a partir de un diagrama de clases.
* Generar un diagrama de clases mediante ingeniería inversa.

## UML

**Lenguaje de modelado unificado**

* Es un lenguaje visual de propósito general para representar **modelos**.
* Pretende proporcionar una forma estándar de representar el diseño de un sistema.
* Dispone de numerosos tipos de diagramas.
* Cada tipo de diagrama muestra un aspecto diferente del modelo.
* Actualmente disponible la versión 2.5. Existen algunas diferencias respecto a las versiones 1.x.

### UML: Tipos de diagramas (I)

* **diagramas de estructura** (aspecto estático)
* **diagramas de comportamiento** (aspecto dinámico)

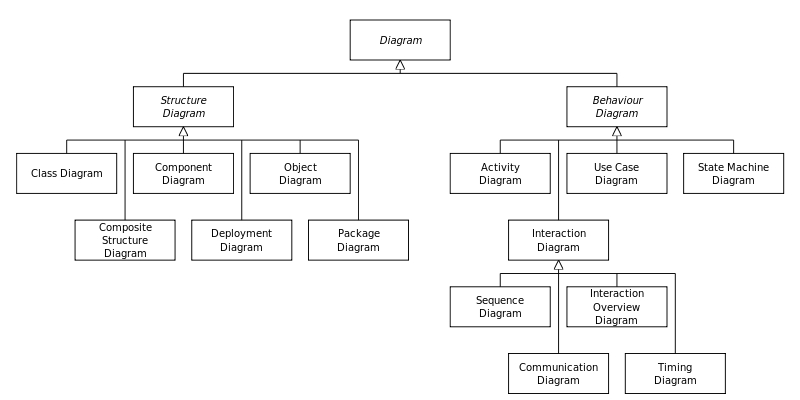

### UML: Tipos de diagramas (II)

![Tipos de diagramas](http://jamj2000.github.io/entornosdesarrollo/5/assets/uml-diagrams.png)

### UML: Diagramas de estructura

Los más utilizados son:

* Diagramas de clases
* Diagramas de paquetes
* Diagramas de componentes
* Diagramas de implementación

## Diagramas de clases

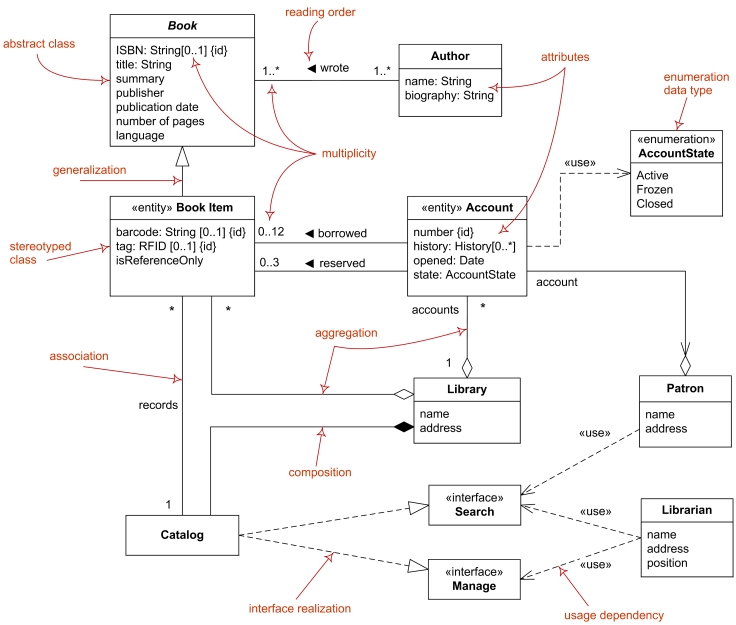

![Diagrama introductorio](http://jamj2000.github.io/entornosdesarrollo/5/assets/class-diagram-domain-overview.png)

### Clases

![Clase](http://jamj2000.github.io/entornosdesarrollo/5/assets/class-no-compartments.png)

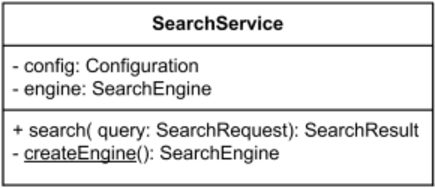

![Clase con compartimentos](http://jamj2000.github.io/entornosdesarrollo/5/assets/class-compartments-impl.png)

### Objetos

![Objeto anónimo](http://jamj2000.github.io/entornosdesarrollo/5/assets/object-anonymous.png)

![Objeto](http://jamj2000.github.io/entornosdesarrollo/5/assets/object-named-slots-value.png)

### Interfaces

![Interface](http://jamj2000.github.io/entornosdesarrollo/5/assets/class-interface.png)

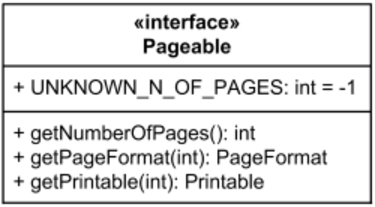

![Interface con compartimentos](http://jamj2000.github.io/entornosdesarrollo/5/assets/class-interface-compartments.png)

### Relaciones

* Asociación
  * Agregación
  * Composición
* Dependencia
* Generalización
* Realización

#### Asociación

![Asociación](http://jamj2000.github.io/entornosdesarrollo/5/assets/association.png)

![Instancia de asociación](http://jamj2000.github.io/entornosdesarrollo/5/assets/link.png)

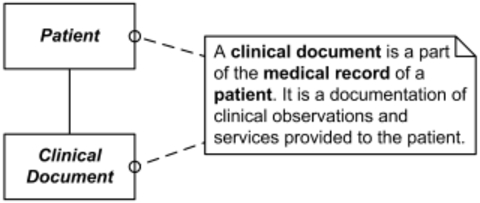

![Nota](http://jamj2000.github.io/entornosdesarrollo/5/assets/core-comment-note.png)

#### Agregación

![Agregación](http://jamj2000.github.io/entornosdesarrollo/5/assets/agregacion.png)

#### Composición

![Composición](http://jamj2000.github.io/entornosdesarrollo/5/assets/composicion.png)

#### Dependencia

![Dependencia de instanciación](http://jamj2000.github.io/entornosdesarrollo/5/assets/instantiate.png)

![Dependencia de uso de clase](http://jamj2000.github.io/entornosdesarrollo/5/assets/class-dependency-usage.png)

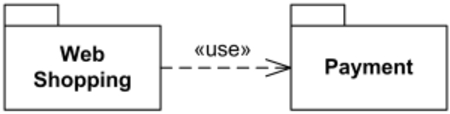

![Dependencia de uso de paquete](http://jamj2000.github.io/entornosdesarrollo/5/assets/use-package.png)

#### Generalización (herencia)

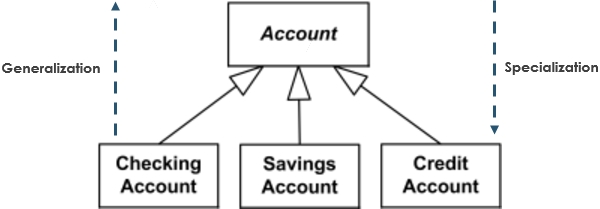

![Generalización separada](http://jamj2000.github.io/entornosdesarrollo/5/assets/class-generalizaion-separate.png)

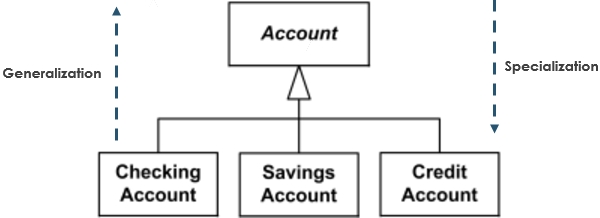

![Generalización compartida](http://jamj2000.github.io/entornosdesarrollo/5/assets/class-generalizaion-shared.png)

#### Realización (implementación de interfaces)

![Realización bola](http://jamj2000.github.io/entornosdesarrollo/5/assets/class-interface-realization-ball.png)

![Realización](http://jamj2000.github.io/entornosdesarrollo/5/assets/class-interface-realization.png)

### Ejemplos

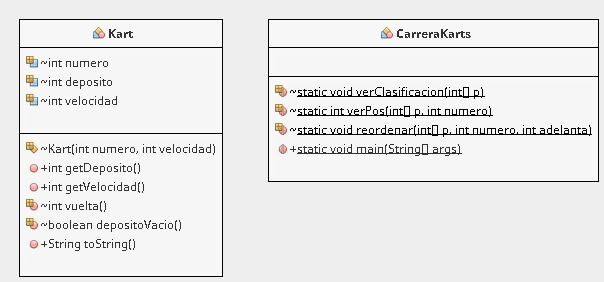

#### Karts

![Karts](https://raw.githubusercontent.com/iesvelez-daw/karts/master/img/kartsUML.png)

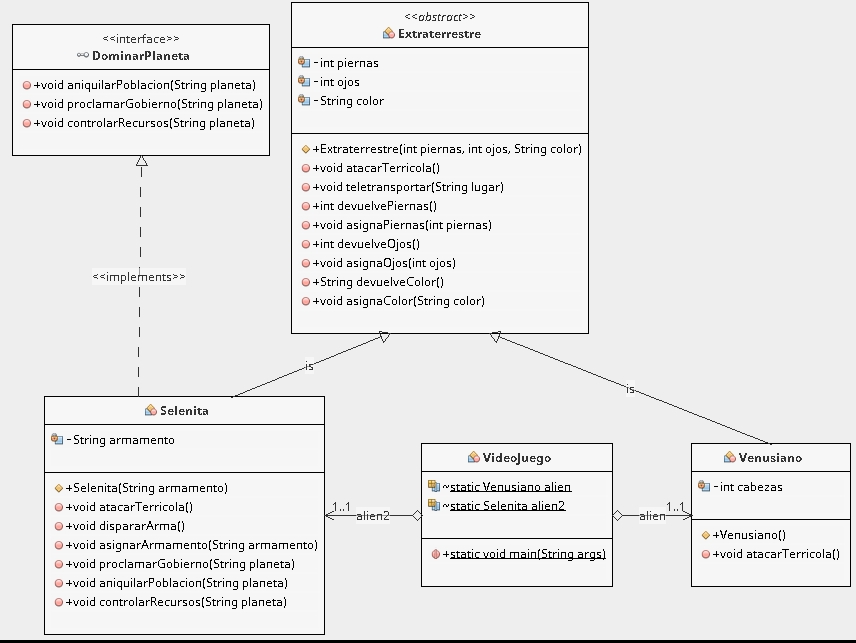

#### Videojuego

![Videojuego](https://raw.githubusercontent.com/iesvelez-daw/videojuego/master/img/videojuegoUML.png)

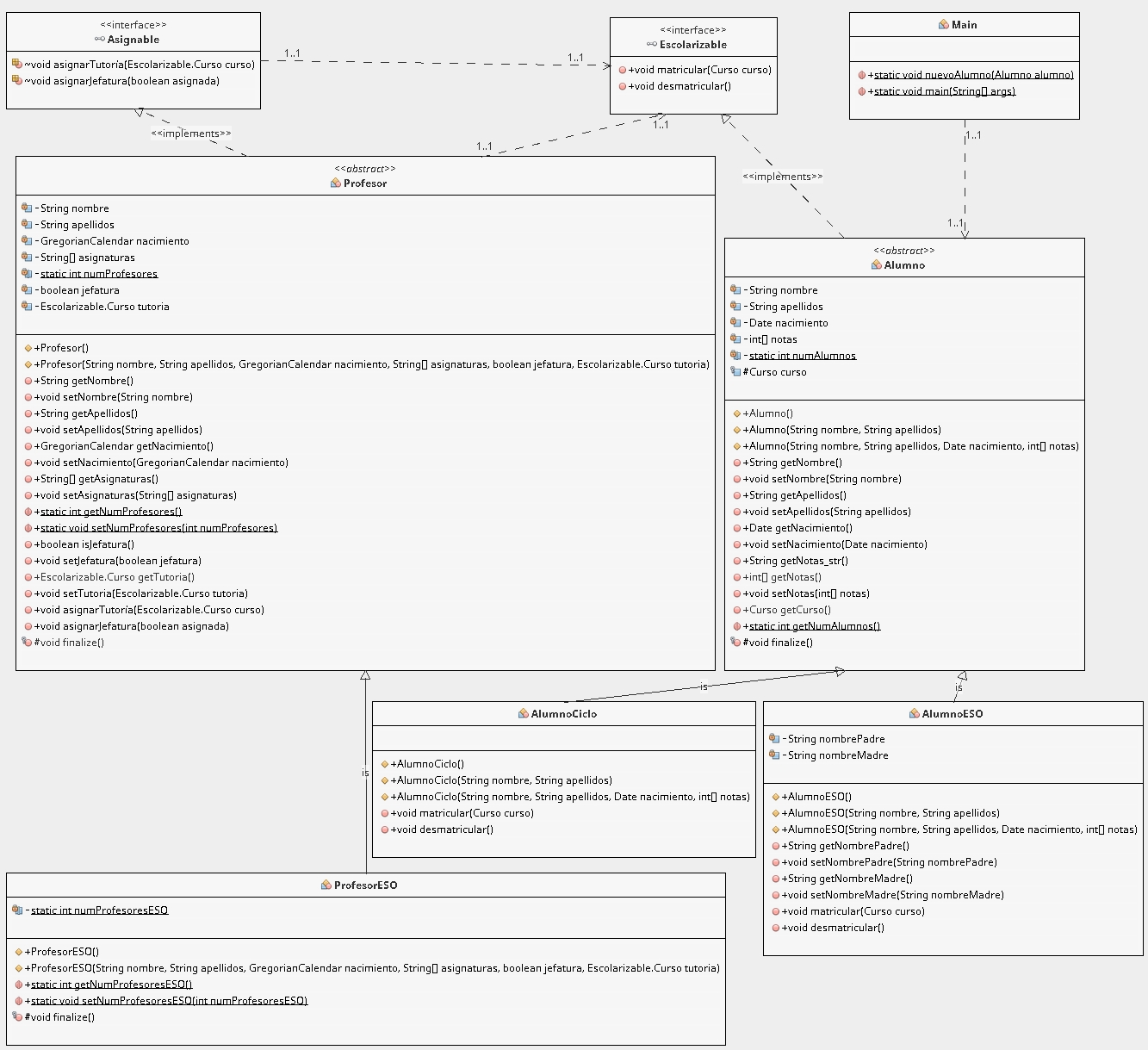

#### Colegio

![Colegio](https://raw.githubusercontent.com/iesvelez-daw/colegio/master/img/colegioUML.png)

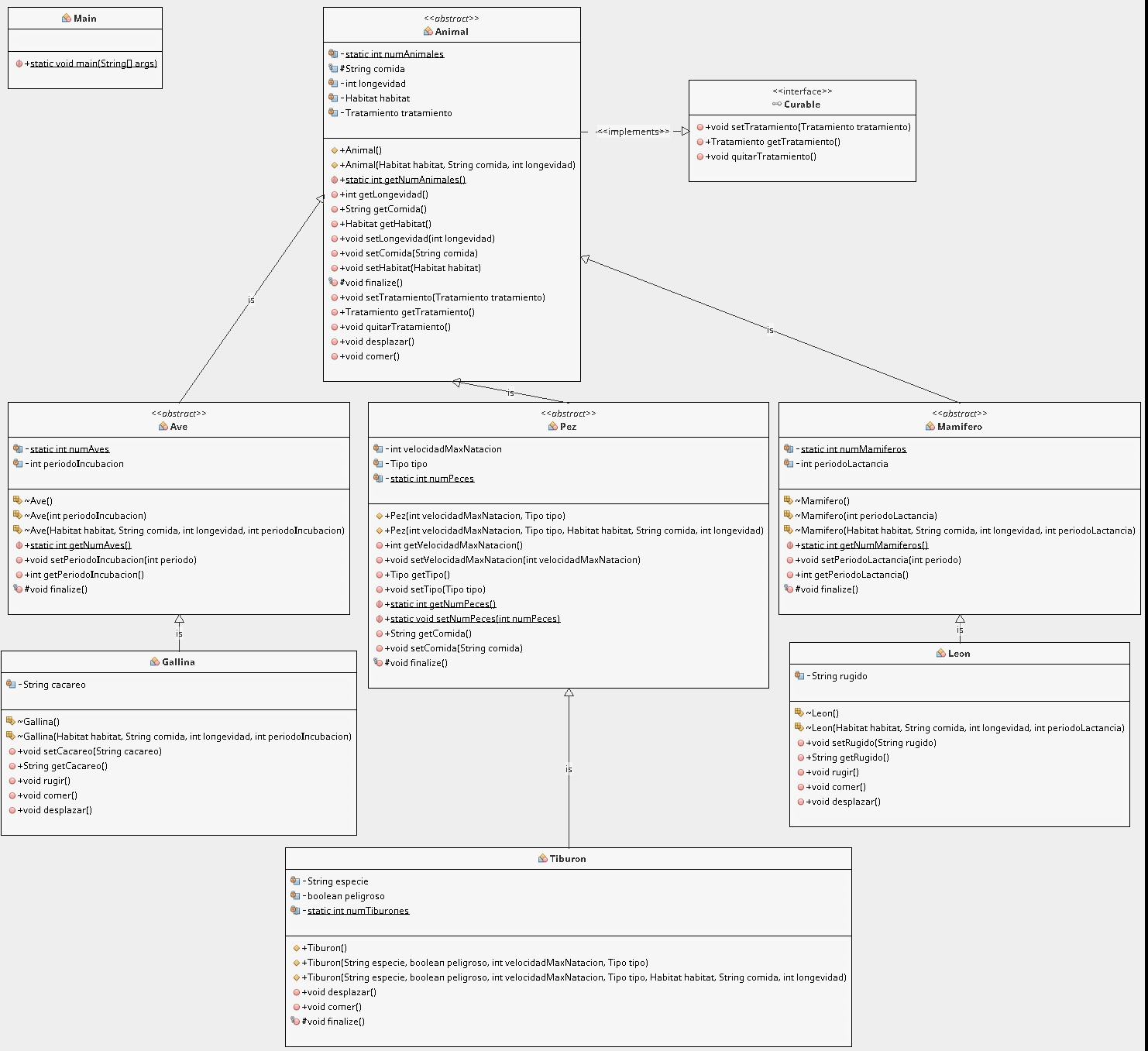

#### Zoo

![Zoo](https://raw.githubusercontent.com/iesvelez-daw/zoo/master/img/zooUML.png)

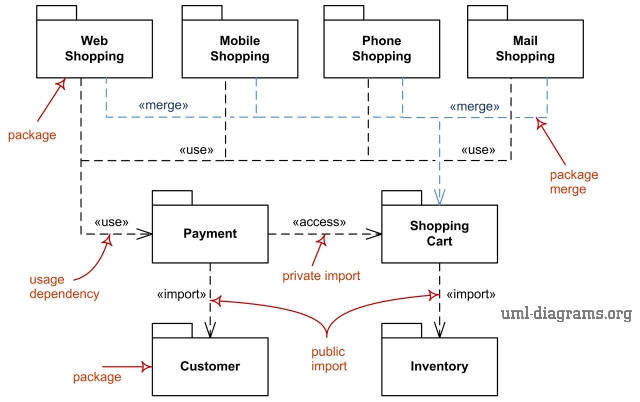

## Diagramas de paquetes

![Diagrama de paquetes](http://jamj2000.github.io/entornosdesarrollo/5/assets/package-diagram-elements.png)

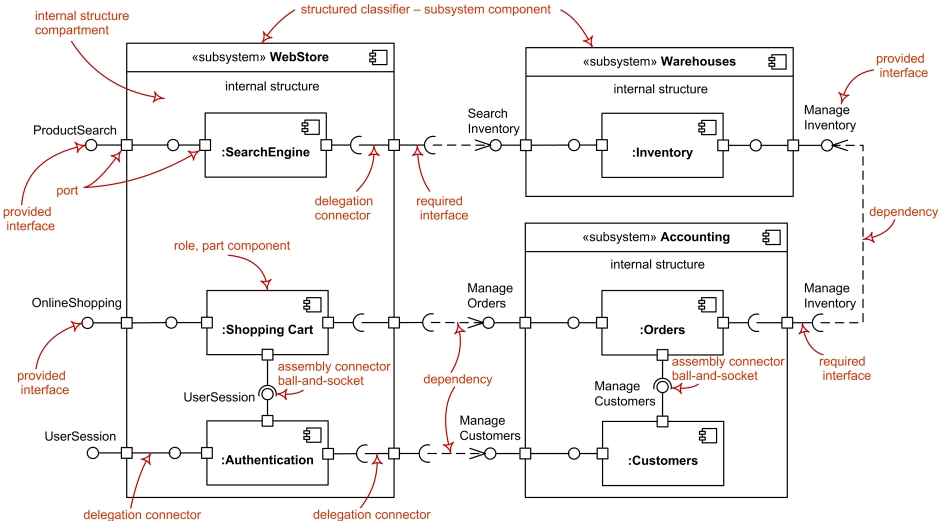

## Diagramas de componentes

![Diagrama de componentes](http://jamj2000.github.io/entornosdesarrollo/5/assets/component-diagram-overview.png)

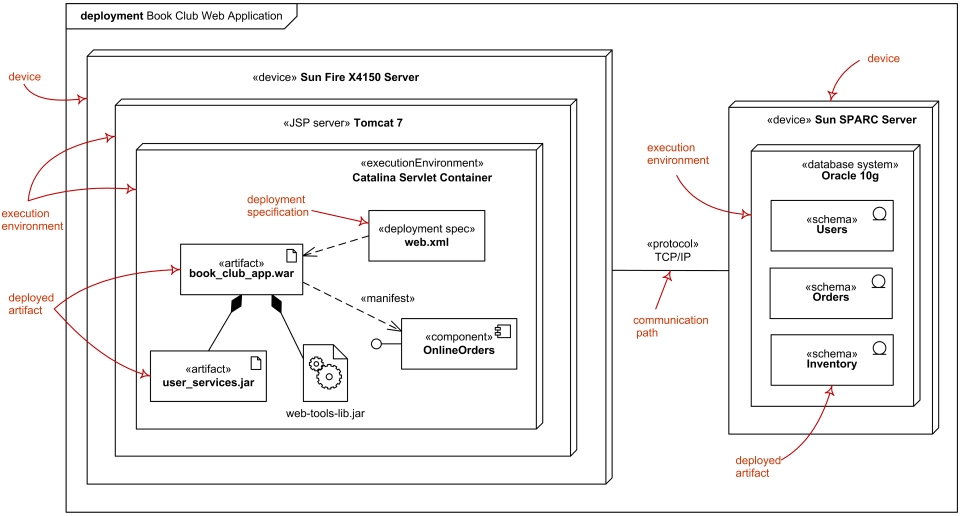

## Diagramas de implementación (deployment)

![Diagrama de implementación](http://jamj2000.github.io/entornosdesarrollo/5/assets/deployment-diagram-overview-specification.png)

## Software

* Enterprise Architect
* Visual Paradigm
* Microsoft Visio
* Dia, ArgoUML, Umbrello
* Plugins para Netbeans (**easyUML**, plantUML)
* Plugins para Eclipse (...)
* Plugins para IntellJ Idea (...)
* [Lista exhaustiva](https://en.wikipedia.org/wiki/List_of_Unified_Modeling_Language_tools)
